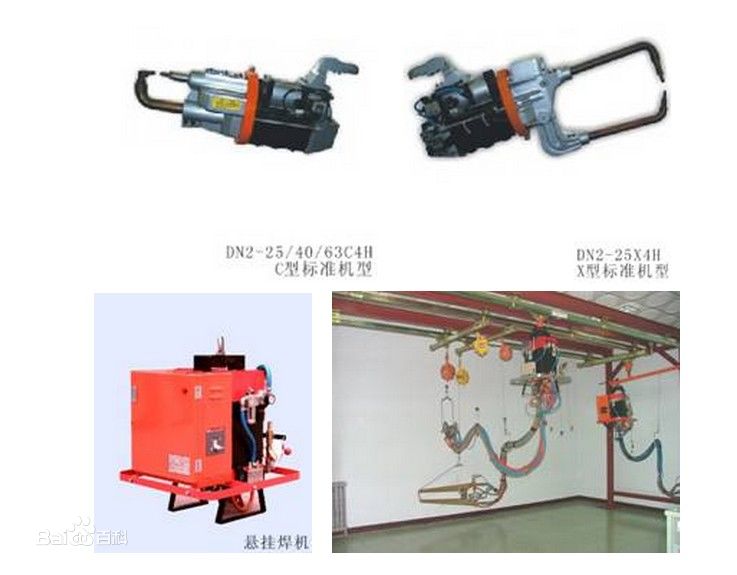

应用范围：

悬挂焊是采用工件不动，焊钳移动的加工方式，主要用于焊接一般固定式焊机不能或不便焊接的低碳钢、低合金钢、

不锈钢、镀层钢、板材及圆钢。广泛用于汽车、机车车辆、防盗门、箱柜、家用电器及建筑、丝网点焊等行业。

1.结构紧凑，维修方便，体积小，大大降低了工人的劳动强度和很大程度上节约了能耗。

2．悬挂式点焊机的电极臂采用优质铬锆铜（CuCrZr-1），保证了焊接性能的稳定性和焊机的使用寿命及电极臂的强度。

3．悬挂式点焊机气路系统通径大,再配以进口气动元件,使焊钳动作快捷,提高了生产效率。

4．焊接时，加热时间短，热量集中，无电弧、无火花飞溅、无焊渣、无熔焊堆积、焊件无热变形。加之焊机创新后，

气路系统通径增大，因此不仅焊接生产率高，而且能耗低（节电72.3%），焊件外观美，质量好。

5．焊接是利用电阻热与机械力的恰当配合完成的，所以能获得焊件焊核的高强度优质焊点。

6． 由于焊接过程简单，又不需要填充材料和溶剂、也不需要保护气体，所以成本低。

7．由于焊件焊点的电流密度高，温度也高，因此通过焊机控制器精确控制通电时间后，使焊点得到重复性好的熔核尺寸，

所以能适应多类同种或异种金属及镀层钢板的焊接。

8． 悬挂式点焊机是通过焊机控制器改变晶闸管导通角来进行热量调节的，因而易于实现机械化及自动化，所以可与机器

人匹配，进行全自动化焊接操作。

项目型号	DN2-25X4H	DN2-40X4H	DN2-63X4H	DN2-25C4H	DN2-25CC4H	DN2-40C4H	DN2-40CC4H
额定容量（KVA）	25	40	63	25	25	40	40
输入电压（V）	380	380	380	380	380	380	380
暂载率（%）	50	50	50	50	50	50	50
次级电压（V）	4.8	6	7.9	4.8	4.8	6	6
焊接能力（mm）	3+3	4+4	5+5	3+3	3+3	4+4	4+4
最大短路电流（KA）	19	22	32	19	19	22	22
焊接行程（mm）	20	20	20	20	20	20	20
辅助行程（mm）	70	118	120	45	70	45	200
标准臂长（mm）	300	600	1000	300	300	350	450
标准间距（mm）	108	288	288	92	92	92	260
最大焊接压力（N）	2600	2600	2200	2400	2400	2400	2400
水流量（L/min）	3	3.5	3.5	3	3.5	3.5	3.5
气流量（L/H）	4.5	5.4	6	4.2	5.5	5.4	5.5
重量（Kg）	55	65	90	56	68	66	78
