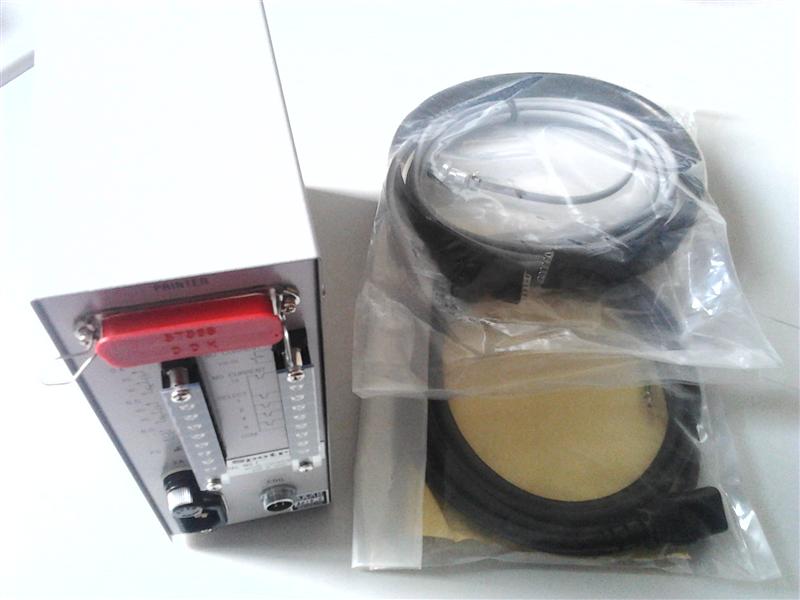

本装置是自动监测单相交流式电阻焊接机的次级电流和通电时间的装置。
特征：1、可以分别针对次级焊接电流和通电时间进行上下限设定。即，OK范围的设定。
2、最多可设定16种测定条件。
3、测定表示以0.5CYC为单位可任意指定。
4、多段通电的场合，可以任意选择测定通电波段。（ 多段脉冲的设定）
5、通过从外部输入START开始信号，可以进行无通电时的NG判定。
6、OK判定时的测定值显示为绿色，超出设定范围的NG判定显示为红色。
7、通过接续选配的打印机，可以打印测定结果数据
|
项 目 |
内 容 |
|
型号/测定对象 |
AMS－107D / 电容储能式焊接机用 |
|
电 流 |
测定范围 |
0.5 KA～99.9 KA |
|
指示值 |
最大电流值 |
|
测定精度 |
± 2％（ 全量程 ） |
|
时 间 |
测定范围 |
0～99.9 msec |
|
指示值 |
最大电流值时间／整个通电時間／指定范围通电时间 |
|
分辨率 |
最小分辨率0.03msec |
|
多段脉冲指定 |
全通电脉冲／指定通电脉冲（ 1段通电～9段通电 ） |
|
规范存储数 |
最大16种 |
|
显示 |
3段2色发光ＬＥＤ |
|
外部输入信号 |
无通电检出用 ：电磁阀信号端子（ AC100V～AC120V ）
规范切换用 ：规范选择端子 |
|
外部输出信号 |
NG电圧：NG时输出与电源电压相等电压AC100V
OK/NG信号 ：OK/NG输出端子（A、B接点の继电器，输出 1A ）
打印机输出：选配打印机 DP-110H用 |
|
使 用 环 境 |
温 度 ： ０℃～４０ |
|
输 入 电 源 |
单相AC100～120V（50/60HZ ） |
|
尺 寸／重 量 |
W84×H220×D240 mm ／ 約2.2Kg |
|
附 属 品 |
电流检出线圈 PU-400（或PU-600、PU-800 ）
AC电源线缆、使用说明书、出厂调试报告书 |
|
项 目 |
内 容 |
|
型号/测定対象 |
AMS－105S / 単相交流式焊接机用 |
|
电 流 |
测定范围 |
0.5 KA～99.9 KA |
|
指 示 値 |
平均有效值（RMS）/ 最大有效值（MAX）/ 指定CYC值 |
|
测定精度 |
± 2 % （全量程 ） |
|
时 间 |
测定范围 |
0.5 CYC～999 CYC |
|
指 示 値 |
以CYC表示全通电时间 |
|
测定精度 |
± 0.5 CYC |
|
多段脉冲指定 |
全通电脉冲／指定通电脉冲（ 1段通电～9段通电 ） |
|
规范存储数 |
最大16种 |
|
显示 |
3段2色发光LED |
|
外部输入信号 |
无通电检出用 ：电磁阀信号端子（ AC100V～AC120V ）
规范切换用 ：规范选择端子 |
|
外部输出信号 |
NG电圧：NG时输出与电源电压相等电压AC100V
OK/NG信号 ：OK/NG输出端子（ A，B接点の继
电器，输出 1A ）
打印机输出：选配打印机DP-110H 用 |
|
使 用 环 境 |
温 度 ： ０℃～４０℃ |
|
输 入 电 源 |
单相AC100～120V（ 50/60HZ ） |
|
尺 寸／重 量 |
W84×H220×D240 mm ／ 約2.2Kg |
|
附 属 品 |
电流检出线圈 PU-400（或PU-600＆#12539;PU-800 ）；
可选配其他尺寸电流检
出线圈。AC电源线缆、使用说明书、出厂调试报告书 |
|
